原子力顯微鏡（平板掃描式）WY- LSCL-AFM

由于該產品已進行多次功能升級和更新迭代，我們不保證提供的圖片和各項參數等信息完全一致，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢:4001-123-022

◆性能特點：
實現探針和樣品組合式移動掃描的商業化原子力顯微鏡。
采用三軸獨立閉環壓電平移式掃描臺，實現大范圍高精度掃描。
三軸獨立式掃描，XYZ互不影響，非常適合三維材料及形貌檢測。
電動控制樣品移動臺和升降臺，可任意編程多點位置實現快速自動化檢測。
龍門架式掃描頭設計，大理石底座，真空吸附和磁性吸附式載物臺。
馬達自動控制加壓電陶瓷自動探測的智能進針方式，保護探針及樣品。
高倍輔助光學顯微定位，實時觀測與定位探針以及樣品掃描區域。
閉環壓電掃描臺無需非線性校正，納米表征和測量精度優于99.5%。

在線訂購

◆性能特點：
實現探針和樣品組合式移動掃描的商業化原子力顯微鏡。

采用三軸獨立閉環壓電平移式掃描臺，實現大范圍高精度掃描。

三軸獨立式掃描，XYZ互不影響，非常適合三維材料及形貌檢測。

電動控制樣品移動臺和升降臺，可任意編程多點位置實現快速自動化檢測。

龍門架式掃描頭設計，大理石底座，真空吸附和磁性吸附式載物臺。

馬達自動控制加壓電陶瓷自動探測的智能進針方式，保護探針及樣品。

高倍輔助光學顯微定位，實時觀測與定位探針以及樣品掃描區域。

閉環壓電掃描臺無需非線性校正，納米表征和測量精度優于99.5%。

◆測量范圍及應用：

測量范圍：二維、三維、Z值、相位、表面形貌、粗糙度、膜厚、形貌、相位。

應用：納米材料、石墨烯、薄膜、鈍化膜、短切玻纖復材、分子篩、TiO2、CrPS4（15）、CrPS4（16）、中空纖維膜絲、粗糙度測試、四氧化三鐵、M13-PBA等。

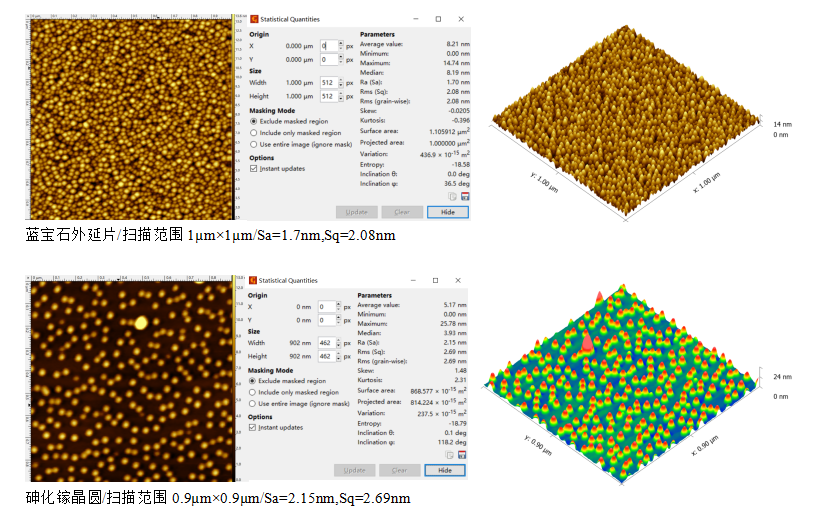

◆ 應用案例 Application Case


序號	名稱	技術參數
01	工作模式	接觸模式、輕敲模式
02	選配模式	摩擦力/側向力、振幅/相位、磁力/靜電力
03	力譜曲線	F-Z力曲線、RMS-Z曲線
04	XY掃描方式	樣品驅動式掃描，閉環壓電平移式掃描臺
05	Z掃描方式	探針驅動式掃描
06	XY掃描范圍	閉環100×100um
07	Z掃描范圍	10um
08	掃描分辨率	閉環XY向0.5nm，Z向0.05nm
09	XY樣品臺	步進電機驅動控制，移動精度1um
10	XY移動行程	100×100mm（可選200×200mm，300×300mm）
11	樣品載物臺	直徑100mm（可選200mm，300mm）
12	樣品重量	≤0.5Kg
13	Z升降臺	步進電機驅動控制，很小步長10nm
14	Z升降行程	15mm（可選20mm，25mm）
15	光學定位	10X光學物鏡
16	攝像頭	500萬像素數字CMOS
17	掃描速率	0.6Hz~30Hz
18	掃描角度	0~360°
19	運行環境	Windows XP/7/8/10操作系統
20	通信接口	USB2.0/3.0
21	儀器結構	龍門架式掃描頭，大理石底座
22	減震方式	氣浮式減震臺+金屬屏蔽隔音箱（可選主動式減震臺）
